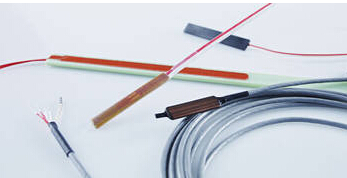

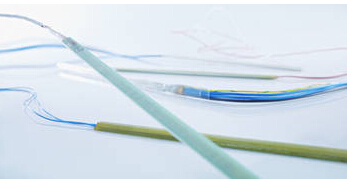

德國EPHY-MESS滑動電阻溫度計
滑動電阻溫度計NWT稱為-是溫度的電動溫度傳感器測量或控制的電動馬達或發電機繞組。是直接連接到銅繞組在定子的槽中。
他們的設計拉長 ，他們要么包括鉑薄膜電阻 （芯片） 或鉑電阻絲的溫度測量。作為剛性，略有彈性或高度靈活的西北地區的應用，建立的模型。
大多數情況下，因?yàn)閼?yīng)用的薄膜電阻器的溫度敏感長度通常只有幾毫米，Pt100 溫度傳感器只在一個很小的局部區域記錄溫度。相比之下，傷口滑動電阻溫度計測量溫度幾乎對傳感器的電阻絲的有效長度。其結果是，在整個捕獲的槽內的溫度分布。EPHY-混亂西北地區的傷口用鐵絲在窗體提供 bifilaren 繞組。其結果是，反對由外部的電磁場引起的感應電壓探頭得到了補償。
使用
為確保**運行和使用壽命長，*須連續熱過載保護電氣機器。這個滑動電阻溫度計用一般。NWT安裝在電動馬達和發電機的 Wicklungsnuten。
溫度計是真空 imprägnieren 耐藥和高壓固體絕緣。這將允許安裝溫度計直接在機器的生產。介電強度能夠進一步提高額外的隔熱保溫材料。電機繞組是*后浸漬和內置的滑動溫度計。可能使用溫度高達 250 ° C 根據的版本。
所有尺寸都都很大程度上自由 dimensionierbar。這將確保對各種 Nutgrößen 溫度計的較好的適應性。只有通過直接插槽安裝的溫度計，它是可能操作電機接近他們熱的限制，從而實現高和幾乎*優的效率。所有的溫度計是可在 3-或 4-線-電路，避免測量誤差由太長的連接電纜。這彌補了電纜電阻，提高了測量精度。
在調用中用于測量電路冗余凹槽溫度計可以測量繞組相互*立的與兩個裝備。經過*證的特殊配置也是好的潛在爆炸性環境中使用。
功能原理
測量繞組被夠低測量電流。沒有感應電壓雙線繞組電阻會發生，否則可能導致測量誤差。測量繞組的電阻是隨溫度變化。他們的抵抗呈線性增加，變得更大，溫度越高，升起。
線長絲溫度電阻的測量，可以因此確定。測量繞組從鎳、 銅或鉑絲質量溫度監測與西北地區的所謂芯片相比是執行不有選擇性地進行，但其整個長度的溫度敏感。這些溫度測量是大大更可靠。
可用的測量方法：雙線滑動電阻溫度計、芯片槽電阻溫度計
他們的設計拉長 ，他們要么包括鉑薄膜電阻 （芯片） 或鉑電阻絲的溫度測量。作為剛性，略有彈性或高度靈活的西北地區的應用，建立的模型。
大多數情況下，因?yàn)閼?yīng)用的薄膜電阻器的溫度敏感長度通常只有幾毫米，Pt100 溫度傳感器只在一個很小的局部區域記錄溫度。相比之下，傷口滑動電阻溫度計測量溫度幾乎對傳感器的電阻絲的有效長度。其結果是，在整個捕獲的槽內的溫度分布。EPHY-混亂西北地區的傷口用鐵絲在窗體提供 bifilaren 繞組。其結果是，反對由外部的電磁場引起的感應電壓探頭得到了補償。
使用
為確保**運行和使用壽命長，*須連續熱過載保護電氣機器。這個滑動電阻溫度計用一般。NWT安裝在電動馬達和發電機的 Wicklungsnuten。
溫度計是真空 imprägnieren 耐藥和高壓固體絕緣。這將允許安裝溫度計直接在機器的生產。介電強度能夠進一步提高額外的隔熱保溫材料。電機繞組是*后浸漬和內置的滑動溫度計。可能使用溫度高達 250 ° C 根據的版本。
所有尺寸都都很大程度上自由 dimensionierbar。這將確保對各種 Nutgrößen 溫度計的較好的適應性。只有通過直接插槽安裝的溫度計，它是可能操作電機接近他們熱的限制，從而實現高和幾乎*優的效率。所有的溫度計是可在 3-或 4-線-電路，避免測量誤差由太長的連接電纜。這彌補了電纜電阻，提高了測量精度。
在調用中用于測量電路冗余凹槽溫度計可以測量繞組相互*立的與兩個裝備。經過*證的特殊配置也是好的潛在爆炸性環境中使用。
功能原理
測量繞組被夠低測量電流。沒有感應電壓雙線繞組電阻會發生，否則可能導致測量誤差。測量繞組的電阻是隨溫度變化。他們的抵抗呈線性增加，變得更大，溫度越高，升起。
線長絲溫度電阻的測量，可以因此確定。測量繞組從鎳、 銅或鉑絲質量溫度監測與西北地區的所謂芯片相比是執行不有選擇性地進行，但其整個長度的溫度敏感。這些溫度測量是大大更可靠。
可用的測量方法：雙線滑動電阻溫度計、芯片槽電阻溫度計
